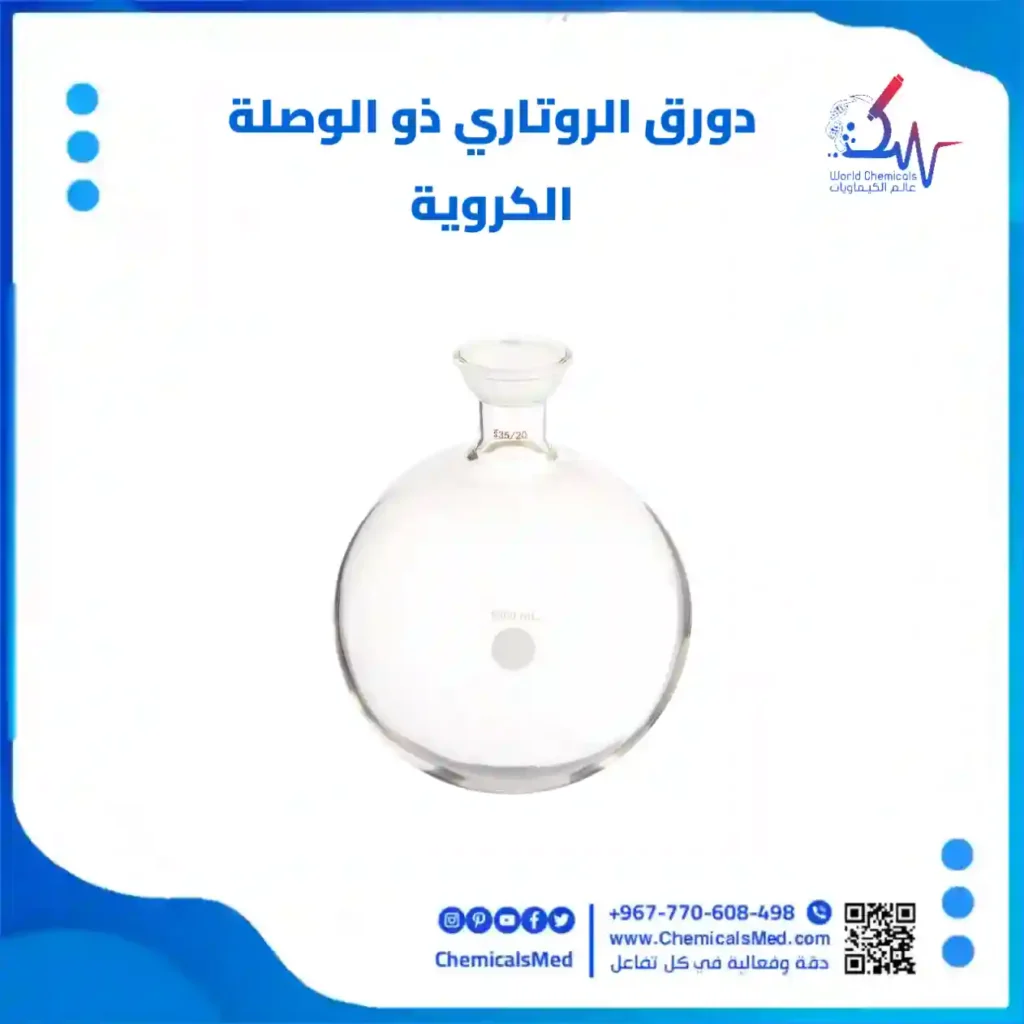

ما هو دورق الروتاري ذو الوصلة الكروية
دورق الروتاري او الدورق ذو القاعدة الدائرية والوصلة الكروية هو قطعة زجاجية مخبرية عالية التخصص تم تصميمها وتصنيعها بدقة متناهية لتعمل كجزء اساسي وحيوي في اجهزة المبخر الدوراني المعروفة باسم الروتوفاب (Rotovap) هو ليس مجرد وعاء زجاجي عادي بل هو اداة هندسية مصممة لتحمل ظروف العمل القاسية من الدوران المستمر والحرارة والضغط المخلخل (الفاكيوم)
يتميز هذا الدورق بخاصيتين اساسيتين تميزانه عن غيره من الدوارق الاولى هي قاعدته الدائرية تماما والثانية وهي الاهم هي عنقه الذي ينتهي بوصلة زجاجية كروية (Spherical Joint) وليست وصلة مخروطية عادية وهاتان الميزتان هما سر ادائه المتفوق في عمليات تبخير المذيبات
قلب المبخر الدوراني: تصميم لاداء فائق
تكمن وظيفة هذا الدورق في ان يكون وعاء التبخير الدوار الذي تتم فيه عملية ازالة المذيبات من العينة بكفاءة وسرعة كل جزء من تصميمه يخدم هذه الغاية فالقاعدة الدائرية تسمح للدورق بالدوران بسلاسة داخل حمام مائي ساخن مما يؤدي الى نشر السائل على شكل طبقة رقيقة ومستمرة على كامل السطح الداخلي للدورق هذه الطبقة الرقيقة تزيد من مساحة سطح التبخر بشكل هائل وتسرع من العملية بشكل كبير
اما الوصلة الكروية فهي الحل الهندسي العبقري لمشكلة الختم المحكم تحت التفريغ اثناء الدوران فهي تسمح للدورق بالدوران بحرية مع وجود مرونة بسيطة في الحركة وفي نفس الوقت تحافظ على ختم محكم تماما للفراغ (الفاكيوم) دون اي تسريب وهو امر صعب تحقيقه بالوصلات المخروطية الصلبة
المواصفات الفنية للدورق
البيانات الفنية لدورق المبخر الدوراني (الروتوفاب)
| المواصفة | القيمة النموذجية |
| اسم المنتج | دورق دائري القاع بوصلة كروية (دورق روتاري) |
| مادة الصنع | زجاج البوروسيليكات 3.3 المقاوم للحرارة والفاكيوم |
| شكل القاع | دائري بالكامل لضمان دوران متجانس |
| نوع الوصلة | وصلة كروية (Ball and Socket Joint) |
| السعات ومقاسات الوصلة | السعة: 1000 مل – مقاس الوصلة: 35/20 السعة: 2000 مل – مقاس الوصلة: 35/20 |
التطبيق الرئيسي في المختبرات
- الاستخدام الاساسي والمصمم من اجله هو كدورق تبخير في اجهزة المبخر الدوراني (الروتوفاب)
- لعمليات ازالة وتركيز المذيبات العضوية من العينات الكيميائية بعد انتهاء التفاعلات
- يستخدم بشكل مكثف في مختبرات الكيمياء العضوية والصيدلانية وعلم النبات لفصل وتنقية المركبات
- مثالي لعمليات التقطير تحت ضغط منخفض (فاكيوم) للمواد الحساسة للحرارة العالية
الخصائص التي تجعله مصمما خصيصا للروتوفاب
- تصميم القاع الدائري يضمن دورانا سلسا وتبخيرا متجانسا على كامل السطح
- الوصلة الكروية تضمن ختما مثاليا محكما للفراغ مع مرونة كافية لاستيعاب اي اهتزاز بسيط اثناء الدوران
- مصنوع من زجاج بوروسيليكات عالي الجودة يتحمل الضغط السلبي (الفاكيوم) والتغيرات الحرارية المفاجئة
- جدار زجاجي ذو سماكة موحدة لزيادة المتانة الميكانيكية وتوزيع الضغط بشكل متساو
- متوافق مع معظم اجهزة المبخر الدوراني القياسية التي تستخدم وصلات كروية
الفوائد العائدة على كفاءة العمل
- يسرع بشكل هائل من عملية تبخير وازالة المذيبات مما يوفر ساعات طويلة من وقت العمل في المختبر
- يحمي العينات الثمينة والحساسة للحرارة من التلف عن طريق السماح بالتبخير في درجات حرارة منخفضة
- يضمن كفاءة عملية التقطير ومنع اي تسريب في نظام التفريغ بفضل الوصلة الكروية المحكمة
- يوفر اداء موثوقا ونتائج قابلة للتكرار في عمليات تركيز وتنقية المركبات الكيميائية
اسئلة واجوبة مهمة للكيميائيين
لماذا تعتبر الوصلة الكروية افضل من الوصلة المخروطية العادية لجهاز الروتوفاب
الوصلة المخروطية العادية صلبة وتتطلب محاذاة مثالية لتحقيق ختم جيد تحت التفريغ جهاز المبخر الدوراني يتضمن دورانا مستمرا وهذا يسبب ضغطا واهتزازا قد يكسر الختم اما الوصلة الكروية فهي مصممة لهذه الحركة حيث تسمح للدورق بالدوران بسلاسة والحفاظ على ختم مثالي ومحكم للفراغ حتى مع وجود اي اهتزاز بسيط او عدم محاذاة تامة مما يمنع التسريب والكسر
لماذا يجب ان يكون قاعه دائريا الا يمكن استخدام دورق مسطح القاع
استخدام دورق مسطح القاع تحت التفريغ يعتبر امرا خطيرا جدا لان السطح المسطح يمكن ان ينفجر للداخل بسهولة الشكل الكروي يوزع الضغط بالتساوي على كامل السطح مما يجعله قويا جدا ومقاوما للفاكيوم بالاضافة الى ذلك فان الشكل الدائري ضروري لعملية الدوران في الحمام المائي لتكوين طبقة رقيقة ومستمرة من السائل وهو امر مستحيل مع القاع المسطح
ماذا يعني مقاس الوصلة “35/20”
هذا مقاس قياسي للوصلات الكروية الرقم الاول 35 يشير الى القطر الخارجي للجزء “الكروي” بالمليمتر اما الرقم الثاني 20 فيشير الى القطر الداخلي للانبوب او الفتحة بالمليمتر يجب ان تتاكد من تطابق هذا المقاس مع الجزء “المقبس” في جهاز المبخر الدوراني الذي لديك
اين يباع دورق روتوري
يباع دورق روتوري في متجر عالم الكيماويات في اليمن حيث يوفر هذا المتجر مجموعة كبيرة من المنتجات مثل الأدوات والزجاجيات المخبرية المتخصصة عالية الجودة
- الاسم العربي: دورق روتوري او دورق دائري القاع بوصلة كروية
- الاسم الانجليزي: Round Bottom Flask with Spherical Joint او Rotovap Flas
